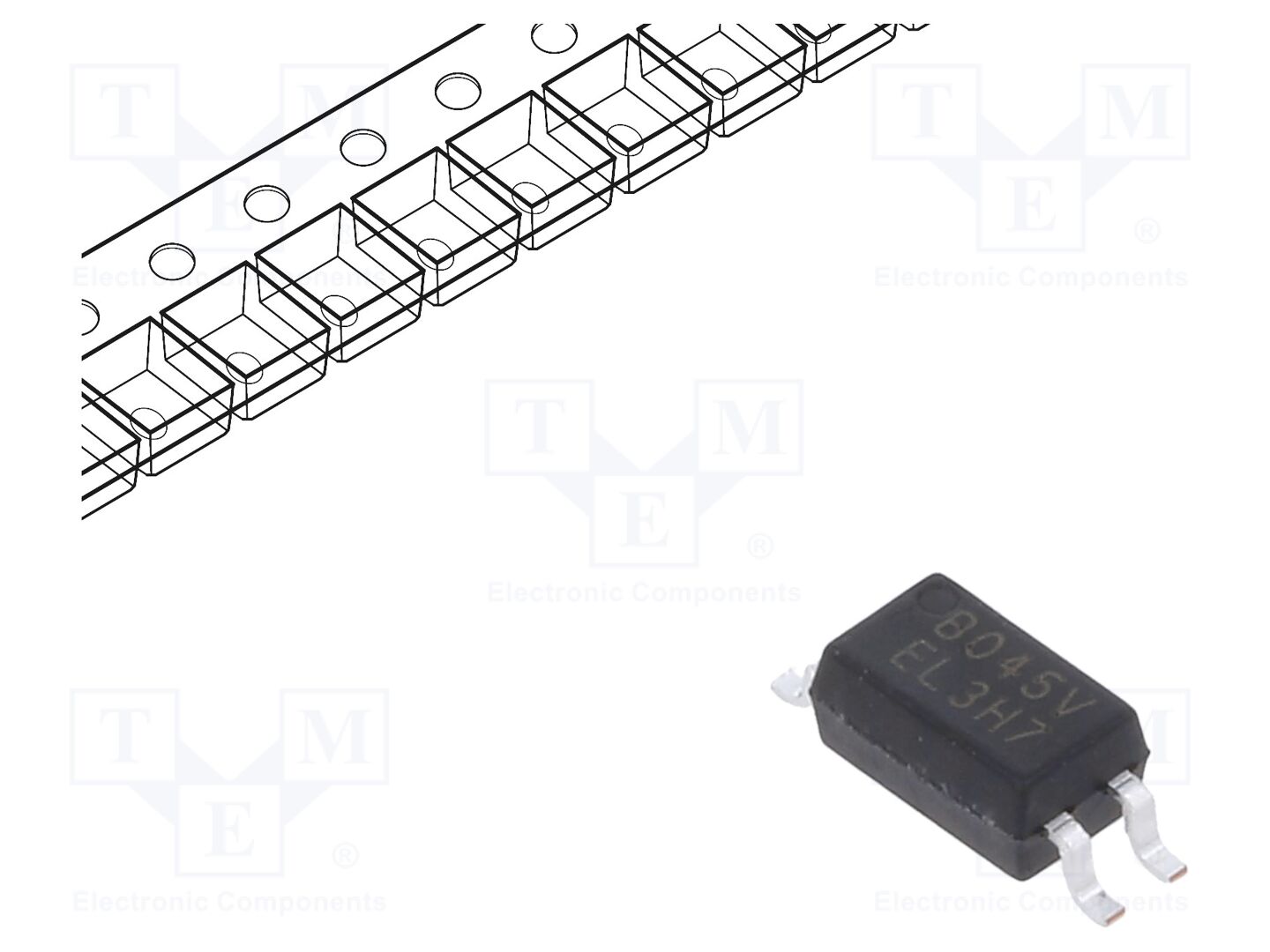

Acoplador Óptico EVERLIGHT EL3H7(B)(TA)-VG SMD 3,75kV

Ref. LZ-107027

Acoplador óptico SMD de 1 canal com saída em transístor e tensão de isolamento de 3,75kV.

1,10 €

Preço final, sem IVA — isenção ao abrigo do Artigo 53.º do CIVA.

Disponível

Expedição estimada em 3–7 dias úteis.

Pagamento seguro

14 dias para devolução

Apoio via WhatsApp

Especificações técnicas

Dados do fornecedor

11 parâmetros

Tipo de optoisolador: acoplador óptico
Montagem: SMD
Número de canais: 1
Espécie da saída: transístor
Tensão de isolamento: 3,75kV
CTR@If: 130-260%@5mA
Tensão coletor-emissor: 80V
Caixa: SSOP4
Tempo de ligação: 5µs
Tempo de desligar: 3µs
Série do fabricante: EL3H7-G

Descrição

O acoplador óptico é um componente fundamental em circuitos eletrónicos, utilizado para transmitir sinais entre diferentes partes de um sistema, garantindo isolamento elétrico. Este modelo da EVERLIGHT, com referência EL3H7(B)(TA)-VG, é um acoplador óptico SMD de 1 canal, ideal para aplicações que exigem alta tensão de isolamento de até 3,75kV.

Com uma saída em transístor, este acoplador apresenta uma relação de transferência de corrente (CTR) que varia entre 130% a 260% a uma corrente direta de 5mA. Os tempos de ligação e desligar são de 5µs e 3µs, respetivamente, permitindo uma resposta rápida em aplicações dinâmicas.

A sua montagem em caixa SSOP4 facilita a integração em projetos compactos, tornando-o uma escolha popular entre engenheiros e entusiastas de eletrónica.
