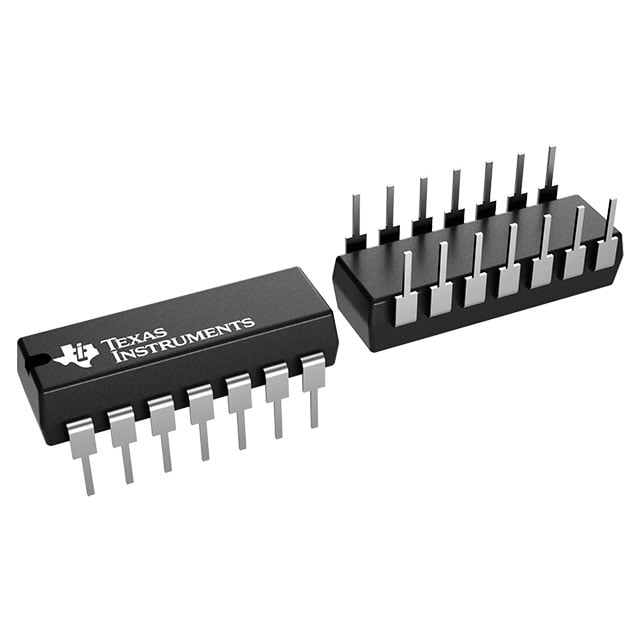

Circuito Integrado XOR 4 Canais 14-PDIP - Texas Instruments
Circuito integrado XOR (Exclusive OR) com 4 canais e 2 entradas, ideal para aplicações digitais.
Preço final, sem IVA — isenção ao abrigo do Artigo 53.º do CIVA.
Disponível
Expedição estimada em 3–7 dias úteis.
Especificações técnicas
Dados do fornecedor
13 parâmetros- Logic Type
- XOR (Exclusive OR)
- Number of Circuits
- 4
- Number of Inputs
- 2
- Features
- -
- Voltage - Supply
- 4.75V ~ 5.25V
- Current - Output High, Low
- 400µA, 8mA
- Input Logic Level - Low
- 0.8V
- Input Logic Level - High
- 2V
- Max Propagation Delay @ V, Max CL
- 30ns @ 5V, 15pF
- Operating Temperature
- 0°C ~ 70°C
- Mounting Type
- Through Hole
- Supplier Device Package
- 14-PDIP
- Package / Case
- 14-DIP (0.300", 7.62mm)
Descrição
O Circuito Integrado XOR (Exclusive OR) da Texas Instruments é um componente essencial para projetos de lógica digital. Com 4 canais e 2 entradas, permite realizar operações lógicas exclusivas, sendo ideal para circuitos que requerem comparações de estado. Este IC opera com uma tensão de alimentação entre 4.75V e 5.25V e apresenta um atraso de propagação máximo de 30ns a 5V.
Principais características:
- Tipo de Lógica: XOR (Exclusive OR)
- Número de Circuitos: 4
- Número de Entradas: 2
- Tensão de Alimentação: 4.75V ~ 5.25V
- Corrente de Saída Alta: 400µA
- Corrente de Saída Baixa: 8mA
- Nível Lógico de Entrada Baixo: 0.8V
- Nível Lógico de Entrada Alto: 2V
- Atraso Máximo de Propagação: 30ns @ 5V, 15pF
- Temperatura de Operação: 0°C ~ 70°C
- Tipo de Montagem: Through Hole
- Pacote: 14-DIP (0.300", 7.62mm)
Aplicações:
- Projetos de lógica digital
- Circuitos de comparação de estado
- Desenvolvimento de sistemas eletrónicos
- Aplicações em microcontroladores
Informação importante:
- Certifique-se de que a tensão de alimentação está dentro dos limites especificados para evitar danos ao circuito.
