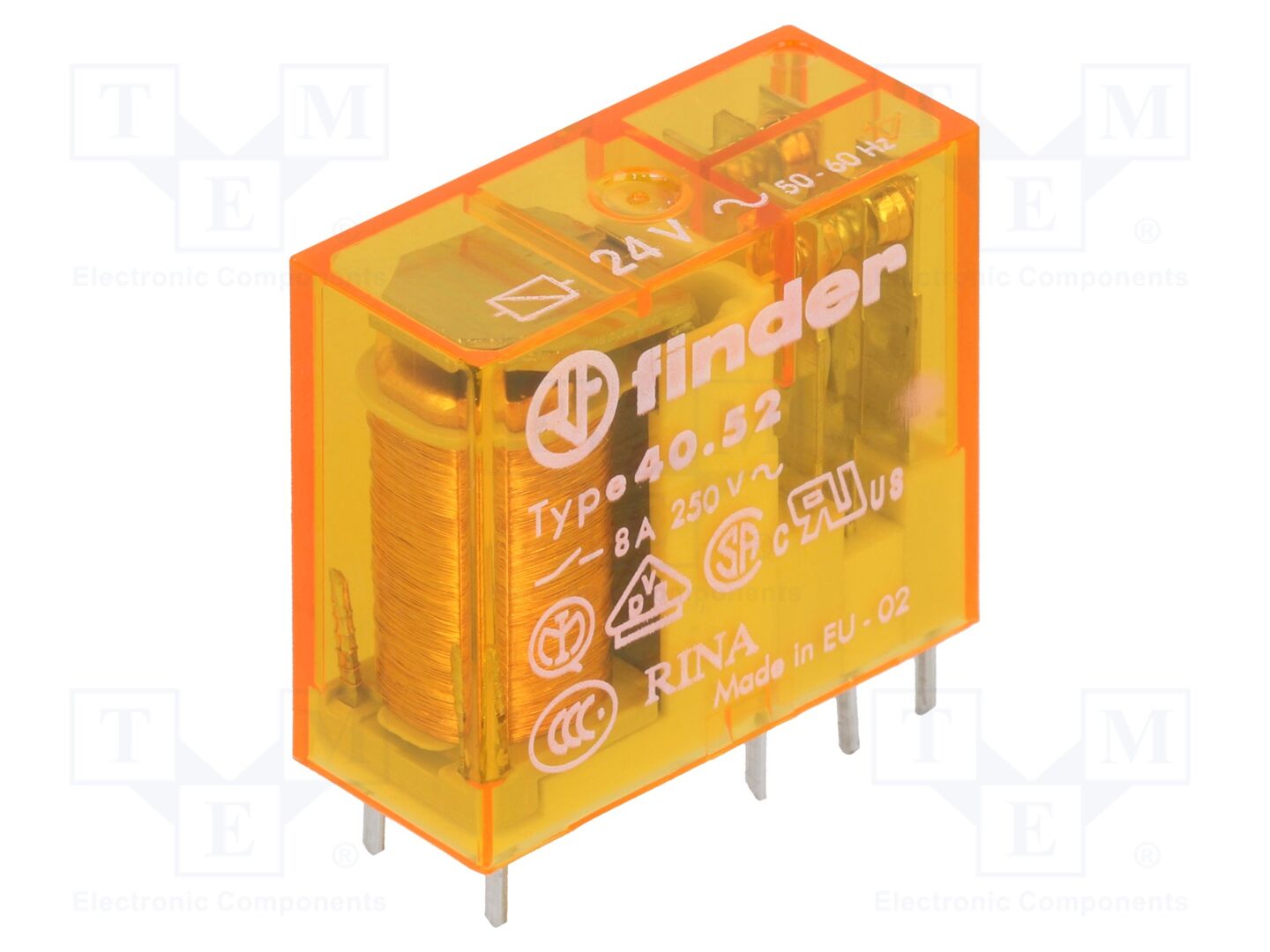

Relé Eletromagnético DPDT 24VAC 15A - FINDER
Relé eletromagnético DPDT com bobina de 24VAC e capacidade de 15A nos contactos, ideal para diversas aplicações em eletrónica.
Preço final, sem IVA — isenção ao abrigo do Artigo 53.º do CIVA.
Disponível
Expedição estimada em 3–7 dias úteis.
Especificações técnicas
Dados do fornecedor
17 parâmetros- Tipo de relé
- eletromagnético
- Configuração dos contatos
- DPDT
- Tensão nominal da bobina
- 24V AC
- Corrente máx. dos contactos
- 15A
- Capacidade dos contactos AC @R
- 8A / 250V AC
- Capacidade de carga dos contactos DC @R
- 8A / 30V DC
- Série do fabricante
- 40.52
- Tensão de comutação
- max. 220V DC, max. 400V AC
- Versão do relé
- miniatura
- Montagem
- base, PCB
- Resistência da bobina
- 320Ω
- Dimensões externas
- 29x12,4x25mm
- Material do contato
- AgNi
- Raster de conexões
- 5mm
- Corrente da bobina
- 45mA
- Consumo da potência pela bobina
- 1,2VA
- Temperatura de trabalho
- -40...85°C
Descrição
O relé eletromagnético é um componente essencial em muitos circuitos eletrónicos, permitindo o controlo de dispositivos de alta potência através de sinais de baixa tensão. Este modelo da FINDER, com configuração DPDT (Double Pole Double Throw), possui uma bobina que opera a 24V AC e é capaz de suportar uma corrente máxima de 15A nos seus contactos, tornando-o adequado para uma variedade de aplicações.
Principais características:
- Tipo de relé: Eletromagnético
- Configuração dos contactos: DPDT
- Tensão nominal da bobina: 24V AC
- Corrente máxima dos contactos: 15A
- Capacidade dos contactos AC: 8A / 250V AC
- Capacidade dos contactos DC: 8A / 30V DC
- Tensão de comutação: até 220V DC e 400V AC
- Dimensões: 29 x 12,4 x 25 mm
- Temperatura de trabalho: -40 a 85°C
Aplicações:
- Controlo de motores elétricos
- Sistemas de automação residencial
- Projetos de eletrónica com Arduino e Raspberry Pi
- Comutação de cargas em circuitos industriais
- Sistemas de segurança e alarmes
Informação importante:
- As conexões devem ser realizadas com cuidado para evitar danos ao relé.
- Verifique sempre as especificações de tensão e corrente antes da instalação.
