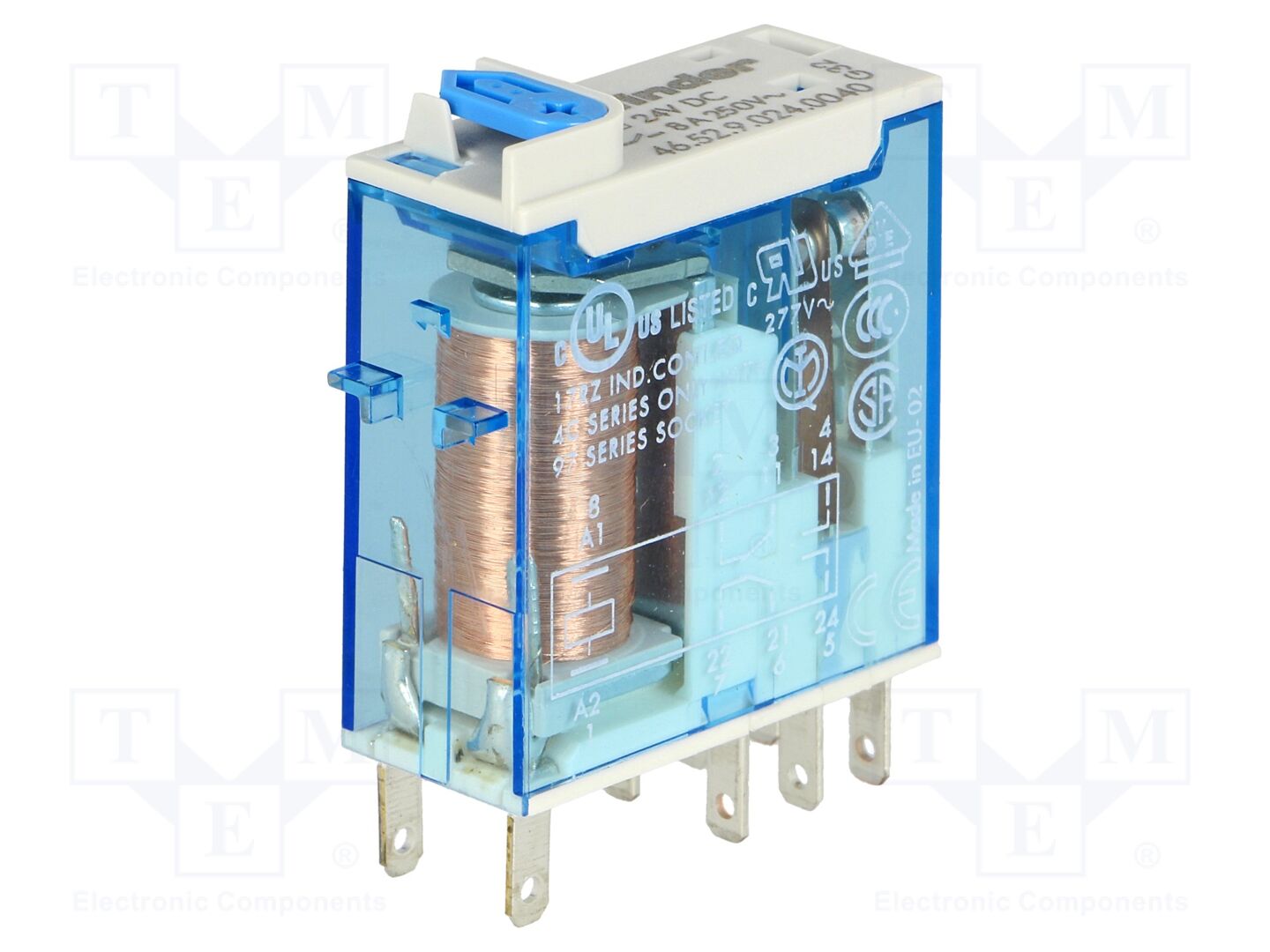

Relé Eletromagnético DPDT 24VDC 15A - FINDER
Relé eletromagnético DPDT com bobina de 24VDC e corrente máxima de 15A, ideal para aplicações industriais.
Preço final, sem IVA — isenção ao abrigo do Artigo 53.º do CIVA.
Disponível
Expedição estimada em 3–7 dias úteis.
Especificações técnicas
Dados do fornecedor
21 parâmetros- Tipo de relé
- eletromagnético
- Configuração dos contatos
- DPDT
- Tensão nominal da bobina
- 24V DC
- Corrente máx. dos contactos
- 15A
- Capacidade dos contactos AC @R
- 8A / 250V AC
- Capacidade de carga dos contactos DC @R
- 8A / 30V DC
- Tensão de comutação
- max. 220V DC, max. 440V AC
- Versão do relé
- industrial, miniatura
- Montagem
- base, PCB
- Série do fabricante
- 46.52
- Tensão min. da bobina
- 17,5V DC
- Tensão máx. da bobina
- 26,4V DC
- Dimensões externas
- 29x12,4x32,8mm
- Resistência da bobina
- 1,2kΩ
- Durabilidade mecânica
- 1000000 ciclos
- Material do contato
- AgNi
- Consumo da potência pela bobina
- 0,5W
- Raster de conexões
- 5mm
- construção
- botão de teste
- Temperatura de trabalho
- -40...70°C
- Artigos compatíveis
- 97.52, 97.02, 97.P2SPA
Descrição
O relé eletromagnético DPDT da FINDER é um componente essencial para o controlo de circuitos elétricos. Com uma tensão nominal da bobina de 24V DC e uma corrente máxima de 15A, este relé é ideal para aplicações industriais onde a fiabilidade e a durabilidade são cruciais. A sua construção miniatura permite uma instalação fácil em placas de circuito impresso (PCB).
Este relé apresenta uma capacidade de carga de 8A a 250V AC e 8A a 30V DC, com uma tensão de comutação máxima de 220V DC e 440V AC. A durabilidade mecânica é impressionante, com até 1.000.000 de ciclos, garantindo um desempenho prolongado.
Principais características:
- Tipo: Eletromagnético
- Configuração dos contatos: DPDT
- Tensão nominal da bobina: 24V DC
- Corrente máxima dos contatos: 15A
- Capacidade dos contatos AC: 8A / 250V AC
- Capacidade dos contatos DC: 8A / 30V DC
- Tensão de comutação máxima: 220V DC, 440V AC
- Dimensões: 29x12,4x32,8mm
- Resistência da bobina: 1,2kΩ
- Temperatura de trabalho: -40...70°C
Aplicações:
- Controlo de motores elétricos
- Sistemas de automação industrial
- Projetos de eletrónica e protótipos
- Equipamentos de comutação elétrica
Informação importante:
- A tensão mínima da bobina é de 17,5V DC e a tensão máxima é de 26,4V DC.
