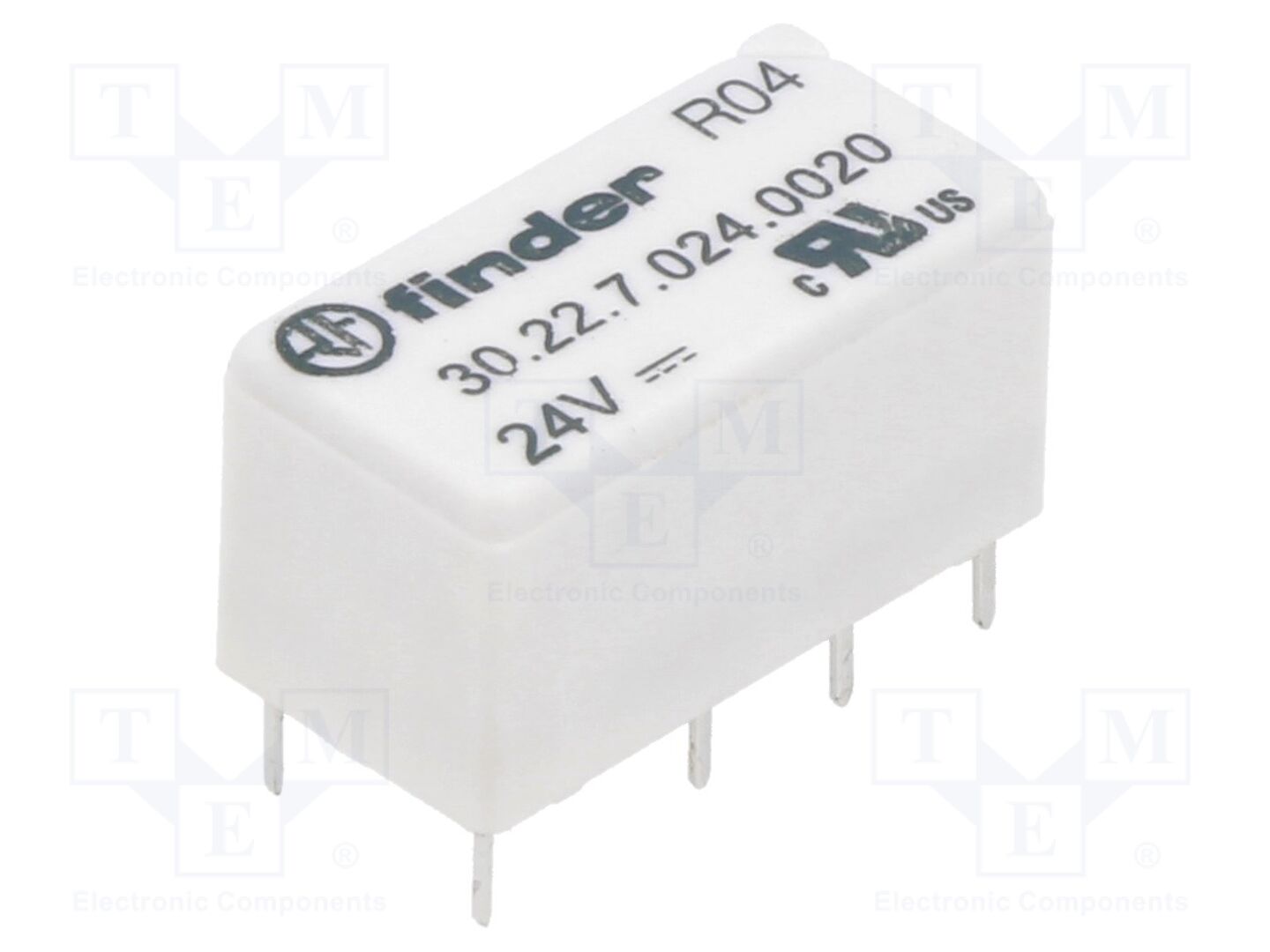

Relé Eletromagnético DPDT 24VDC 3A - FINDER
Relé eletromagnético DPDT com bobina de 24VDC e contactos de até 3A.
Preço final, sem IVA — isenção ao abrigo do Artigo 53.º do CIVA.
Disponível
Expedição estimada em 3–7 dias úteis.
Especificações técnicas
Dados do fornecedor
17 parâmetros- Tipo de relé
- eletromagnético
- Configuração dos contatos
- DPDT
- Tensão nominal da bobina
- 24V DC
- Corrente máx. dos contactos
- 3A
- Capacidade dos contactos AC @R
- 2A / 125V AC
- Capacidade de carga dos contactos DC @R
- 2A / 30V DC
- Série do fabricante
- 30.22
- Tensão de comutação
- max. 110V DC, max. 250V AC
- Versão do relé
- miniatura
- Montagem
- PCB
- Resistência da bobina
- 2,88kΩ
- Dimensões externas
- 20,3x10,1x11,4mm
- Consumo da potência pela bobina
- 200mW
- Material do contato
- AgNi/Au 5μm
- Raster de conexões
- 5mm
- Corrente da bobina
- 8,3mA
- Temperatura de trabalho
- -40...85°C
Descrição
Este relé eletromagnético da marca FINDER é uma solução compacta e eficiente para o controlo de circuitos elétricos. Com uma configuração de contactos DPDT (Duplo Ponto Duplo), é ideal para aplicações que requerem a comutação de sinais ou cargas. A tensão nominal da bobina é de 24V DC, permitindo a sua utilização em diversos sistemas eletrónicos.
O relé possui uma corrente máxima de contactos de 3A, sendo capaz de suportar cargas AC de até 2A a 125V AC e cargas DC de até 2A a 30V DC. Com dimensões de 20,3 x 10,1 x 11,4 mm, este modelo miniatura é perfeito para montagem em PCB, ocupando pouco espaço sem comprometer o desempenho.
Principais características:
- Tipo: Eletromagnético
- Configuração dos contactos: DPDT
- Tensão nominal da bobina: 24V DC
- Corrente máxima dos contactos: 3A
- Capacidade dos contactos AC: 2A / 125V AC
- Capacidade dos contactos DC: 2A / 30V DC
- Tensão de comutação máxima: 110V DC, 250V AC
- Resistência da bobina: 2,88kΩ
- Consumo de potência: 200mW
- Temperatura de trabalho: -40...85°C
Aplicações:
- Automação industrial
- Controlo de motores
- Sistemas de iluminação
- Projetos de eletrónica
- Equipamentos de comutação
Informação importante:
- Certifique-se de que a tensão e a corrente não excedem os limites especificados para evitar danos ao relé.
