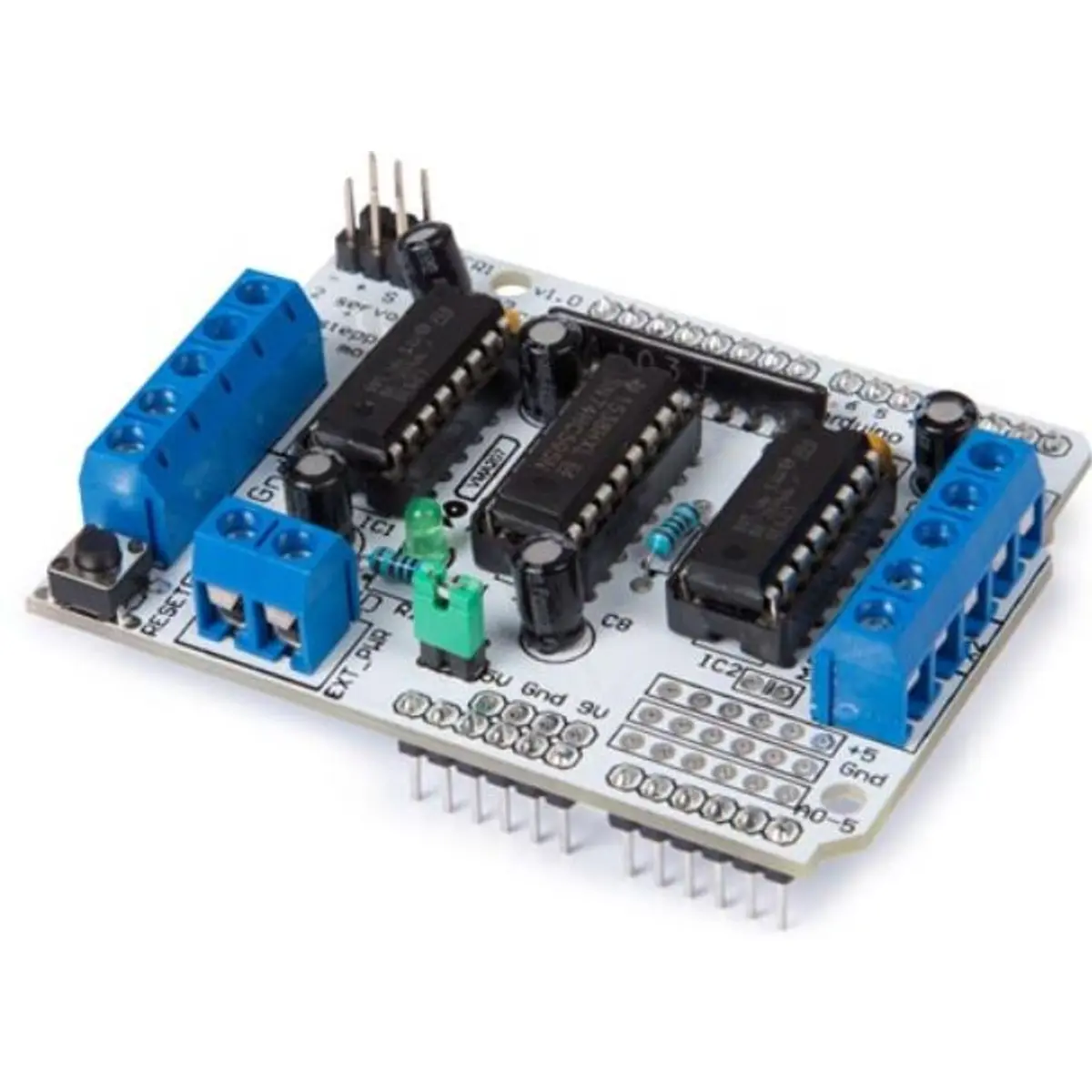

Whadda WPSH207 - Shield de Controlo de Motores DC, Servos e Steppers

O Whadda WPSH207 é um shield de controlo de motores que facilita a gestão de motores DC, servos e motores de passo. Com dois drivers L293D e um registador de deslocamento 74HC595, este módulo expande os pinos do Arduino, permitindo um controlo eficiente da direção dos motores.

Este shield suporta até 4 motores DC bidirecionais, 2 motores de passo e 2 servo-motores de 5 V. Inclui várias funcionalidades de segurança, como proteção térmica e diodos de proteção contra retrocesso, assim como resistências pull-down para garantir que os motores permaneçam desativados durante a inicialização. As ligações de lógica e de motor são separadas, e os terminais suportam uma gama de voltagem entre 4,5 e 16 V.

Com dimensões de 6,8 cm x 5,5 cm x 2 cm, o WPSH207 é uma solução compacta e eficaz para projetos de robótica e automação com Arduino.

Principais características:

• Controla até 4 motores DC bidirecionais
• Suporta 2 motores de passo e 2 servo-motores de 5 V
• Proteção térmica e diodos de proteção contra retrocesso
• Resistências pull-down para segurança
• Ligações de lógica e motor separadas
• Tensão de operação entre 4,5 e 16 V
• Dimensões: 6,8 cm x 5,5 cm x 2 cm

Aplicações:

• Projetos de robótica
• Automação com Arduino
• Controlo de veículos autónomos
• Sistemas de movimentação em projetos DIY
• Experimentos com servo-motores e motores de passo
